鈹銅合金是一種優(yōu)質的高級彈性材料，用來制作各種高級彈性元件。我國從60年代就能生產各種牌號的鈹銅，在很大程度上滿足了國民經濟的需要。但是，目前在一些高技術領域仍使用進口鈹銅。因為進口鈹銅性能優(yōu)于國產鈹銅。本文利用金相組織的差別，分析QBe2和C1720合金性能不同的原因。

　　1、國產鈹銅與進口坡銅的金相組織

　　1.1 原材料成分

　　為了研究國產鈹銅與進口鈹銅性能差別的原因，對國產QBe2合金和日本進口的C1720合金進行了金相觀察，檢查顯微組織的差別。這兩種合金成分(質量分類)如表1?？梢钥吹紹e的含量是一樣的，差別在Ni和Co。原材料的厚度均為0.35mm，但C1720,QBe2合金的變形率分別為25%和15%。

　　1.2 金相組織

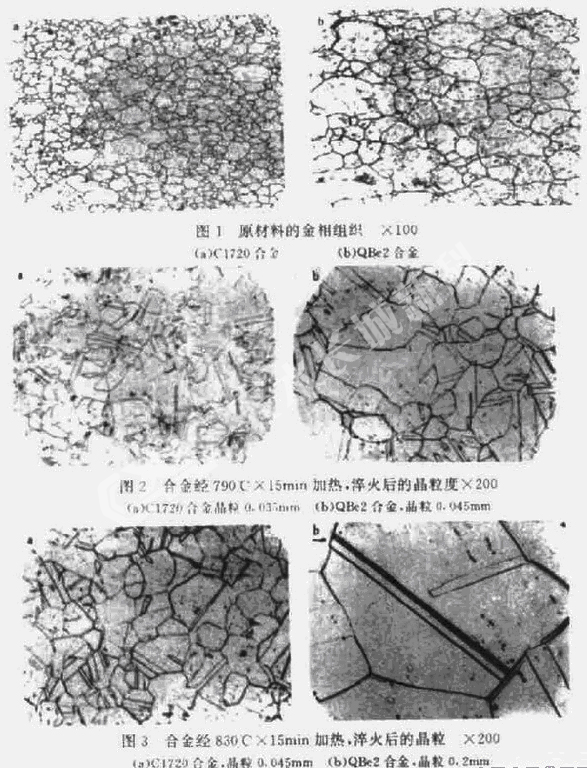

　　圖1為原材料的金相照片?？梢钥吹?，QBe2合金的晶粒尺寸約為C1720合金的2倍，而且晶粒大小差別大。圖2是將兩種合金在790℃×15min加熱淬火后的晶粒。這時的晶粒尺寸和圖1的相差不大。圖3是經830℃×15min加熱，淬火后的晶粒。明顯地看到，QBe2合金的晶粒粗大，是C1720合金的4倍。圖4是320℃時效后的金相組織。QBe2合金有嚴重的晶界反應，且晶內有析出反應，而C1720合金則沒有。

　　2、分析討論

　　合金顯微組織與材料成分、加工工藝和熱處理制度有關。C1720合金晶粒細小而均勻與下列因素有關：①加工工藝，由于國外加工手段較國內優(yōu)越，他們可以采用大的道次變形量進行加工，使得合金再結晶時獲得細小而均勻的晶粒;②采用低溫或中溫中間退火處理，減少晶粒的長大;③加入Co元素，阻礙晶粒的長大，抑制晶界反應。QBe2合金在生產過程中因設備能力有限，道次變形量小，中間退火又都采用高溫淬火法，又沒有Co的作用，因此，晶粒粗大且不均勻。在時效時，發(fā)生嚴重的晶界反應。加Ni的合金和加Co的合金性能有一定的差別(如圖4所示)。加Co合金的硬度高于加Ni的合金。

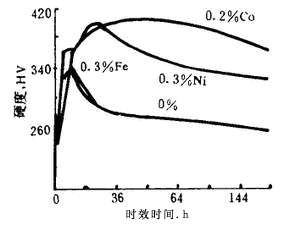

　　圖4 Fe、Ni、Co對Cu-Be合金在300℃時效時硬度的影響

　　關于鈹銅合金中加Ni好還是加Co好，現(xiàn)在沒有統(tǒng)一的看法。我國鈹銅牌號基本上是沿用前蘇聯(lián)的牌號。他們認為加Ni加Co作用一樣。我國當時就按照前蘇聯(lián)的合金生產，而西方國家生產的鈹銅，大多是加Co，或是同時加Ni和Co,然而Ni也只占很小的比例。如C1720合金中的Ni只有0.O1%，而Co則為0.22%。他們的產品性能較好而且穩(wěn)定?，F(xiàn)在看來，我國應該研究Co對鈹銅的作用。

　　3、結束語

　　通過對比觀察C1720合金和QBe2合金的組織，可以看到，C1720合金的金相組織比QBe2合金好，晶粒較細小而均勻，時效時無晶界反應。因為C1720的組織因素，使其具有一穩(wěn)定的較高的性能。而QBe2合金(其它鈹銅合金都一樣)的晶粒粗大、大小不均勻，時效時晶界擇優(yōu)析出嚴重。
